はじめに
リアルタイムで波形を視覚化したい…そんなニーズに応えるのが、今回ご紹介する『CS_Sample_Logger』です。音声波形や電源の電圧・電流、さらにはPID制御の挙動まで、オシロスコープ風に表示できるこのツールを作成しました。
アプリの概要と特徴
『CS_Sample_Logger』は、スレッドで波形データを生成し、割り込み処理でリアルタイムにグラフ描画を行うアプリケーションです。以下のような用途に対応しています：
- 音声波形の可視化
- 電源の入力電圧・出力電圧・電流のシミュレーション
- PID制御の動作確認
オシロスコープ風のUIで、4チャンネルの波形を同時に表示可能。各チャンネルのスケーリングも個別に調整できます。
画面構成と操作方法

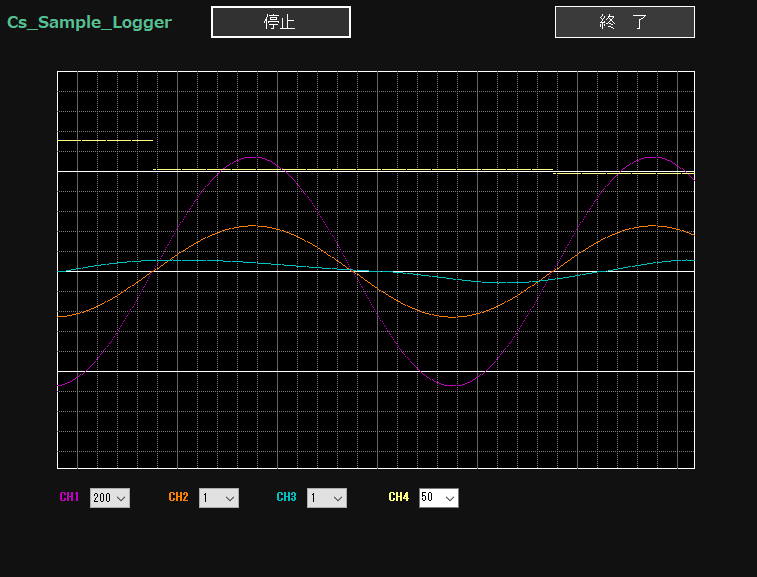

アプリのメイン画面では、4色の波形がリアルタイムで流れ、視覚的に変化を捉えることができます。各チャンネルにはドロップダウンメニューがあり、スケーリング値を動的に変更可能。『停止』『終了』ボタンも直感的に配置されており、操作もシンプルです。
技術的な仕組み
波形生成はバックグラウンドスレッドで行われ、描画は割り込み処理内で実行されます。スレッド間のデータ受け渡しにはグローバル変数とロック機構を使用し、リアルタイム性と安定性を両立しています。
プロジェクト名：CS_Sample_Logger
